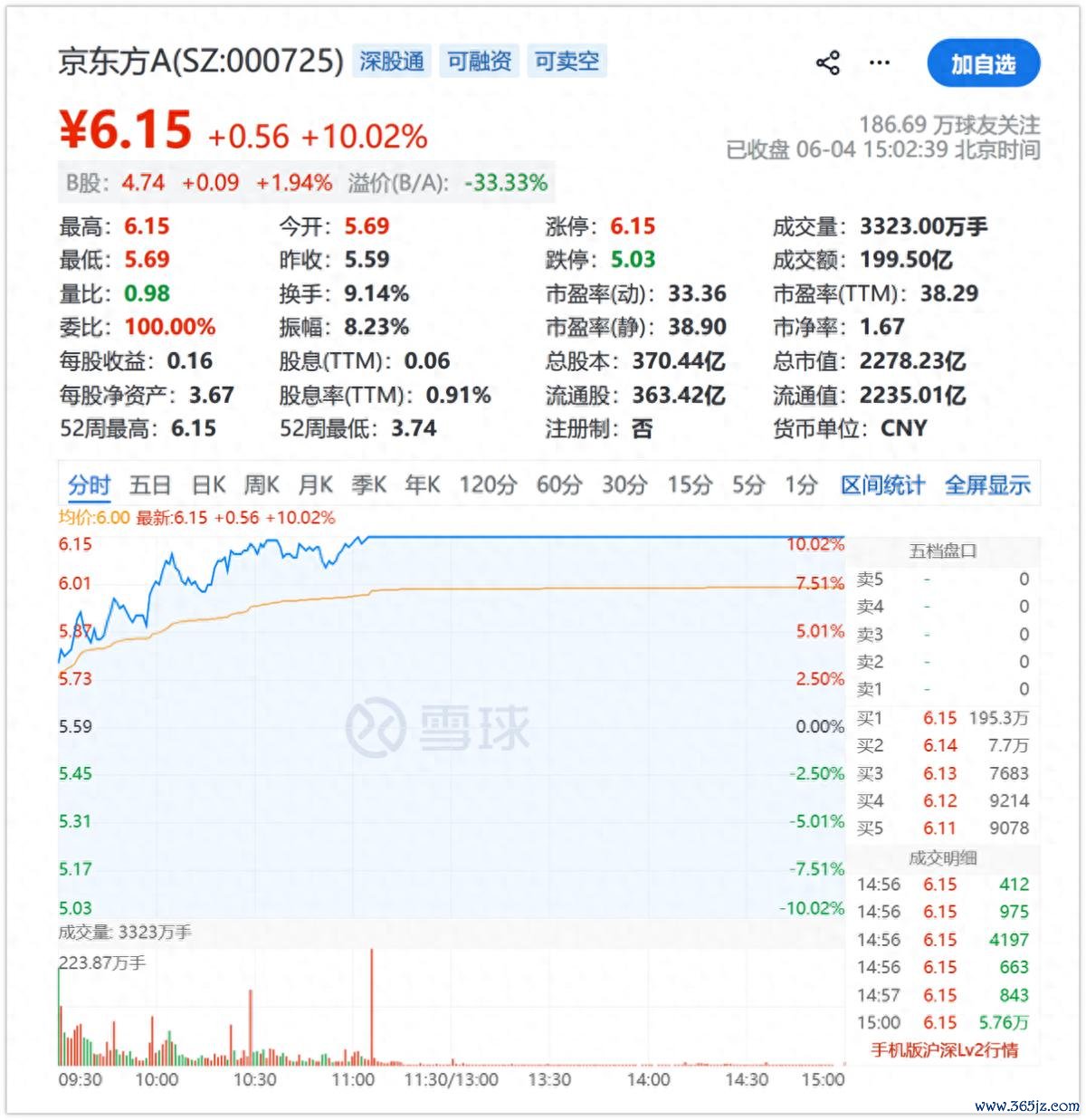

近日，“散户大本营”京东方一语气冲击涨停，激励商场高度温柔。京东方的大涨，源于和康宁签署配合备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域伸开深度配合，而这些恰正是现时AI领域念念象力爆棚的场合。

其中，玻璃基板这个主张最为火热。这个主张带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。

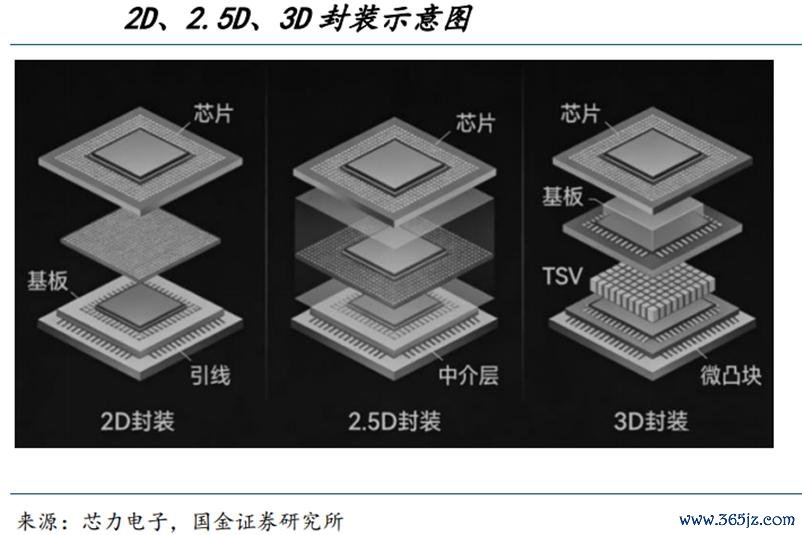

前段时期，英特尔在NEPCON Japan上展示了最新的玻璃基板决议，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS熟识线正在激动，估量将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学成就了结伴公司，挑升分娩玻璃基板芯材料，目的2027年量产。

你很少有机会看到群众这三大首先封装玩家在换取方进取、如斯快速地布局。这也不是一个正值，而是玻璃基板很有可能匡助半导体产业处分一个重要问题——AI芯片的封装复杂度，正在面对有机基板这个复合材料体系的“容错鸿沟”。

贯串这极少，智力果然贯串玻璃基板为什么在量产前登上公论风口，以及这个身份的革新，正在如何再行分派产业链的价值。

一、巨头回身，冲破复合材料的天花板

为什么英特尔、台积电、三星同期遴荐玻璃？因为它们齐在试图解脱一种枷锁。

现时主流的有机封装基板——尤其是ABF基板——实质上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜泄漏层在高温高压下压合而成。这套体系熟识、低价、可大鸿沟量产，是当年二十年CPU和GPU封装的主流遴荐。

但复合材料有一个与生俱来的特征：它在宏不雅标准上结构特别规整，在微不雅标准上却尽头不均匀。

这种不均匀性来自材料自己的特质，比如树脂会吸湿，吸湿后的局部彭胀统统与干燥区域不同。玻纤布有经纬场合性，平行场合和垂直场合的介电常数存在各异。而无机填料在树脂中的散布弗成能作念到十足均匀，不同区域的填料密度存在波动。

若是通盘材料的热彭胀统统齐不换取，那么只好它们所在的责任环境变了，导致温度随之蜕变，通盘这个词模组的特质也就出现了变化。在芯片封装鸿沟较小时，它们的互连密度较低、信号速率不高，极少微不雅不均匀性尚且不错通过工艺余量来消化。只好余量实足大，材料存在一些变量是不错被容忍的。

但AI芯片变得愈加“娇贵”，它出现了三个无法冷落的变量。就像房间里一霎多出来一头大象，封装之变蜕变了最终的需求。

首先，封装面积变了。英特尔的玻璃基板决议封装面积达到78mm×77mm，接近6000时时毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅各异会被几何级放大。

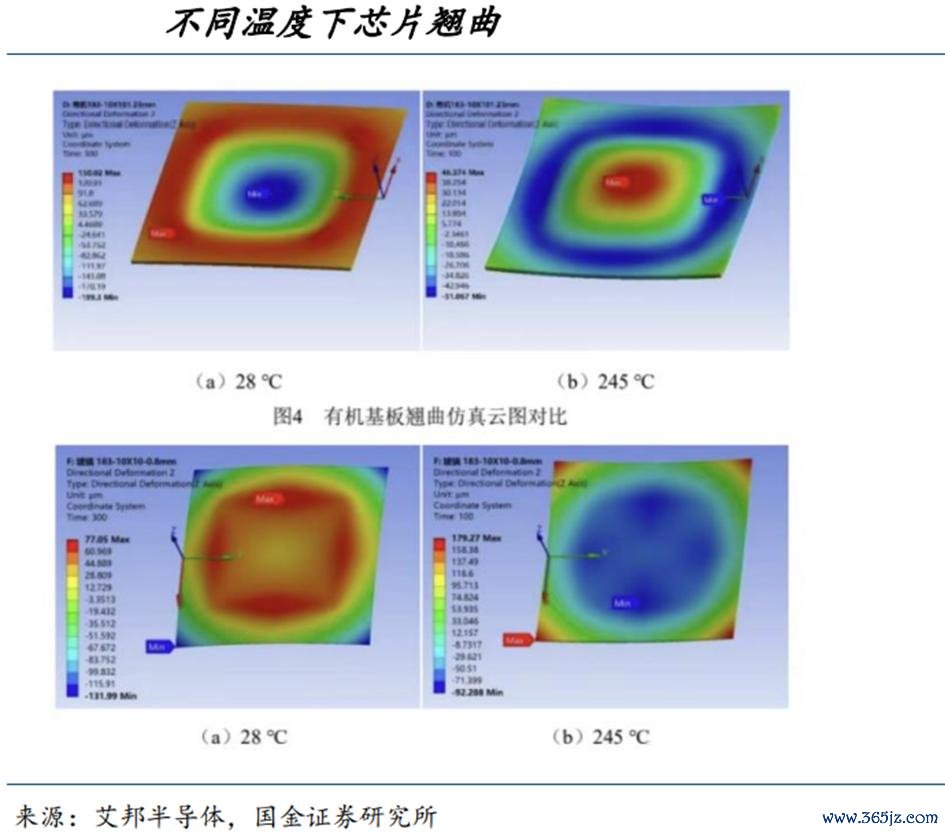

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部彭胀各异在芯片看来是精深的，可能会径直导致翘曲，影响贴装精度和微凸点招引的恒久可靠性。

其次，跟着线宽线距向亚微米级激动，基板名义的平整度和层间瞄准精度条款急剧擢升。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在粗陋度和层间波动。当线宽线距实足小时，这种微不雅不屈整开动径直导致良率损失。

终末，正如光互联的走红，AI期间的信号速率特别不毛。AI芯片封装里面的数据通谈正在从56Gbps迈向112Gbps以至224Gbps。在如斯高的频率下，玻纤布经纬场合导致的介电常数各异，会搬动为信号传播速率的不一致，导致信号齐备性的就地劣化。

此时，复合材料体系的不均匀性，照旧有可能导致系统性的故障。它不再是一个不错忽略的时期问题，而是截至了制造的鸿沟。简而言之，等于系统复杂度的条款，特出了复合材料体系自己的容错上限。工艺和诱导自然不错再迭代，但材料体系自己的特质，决定了它无法在超高复杂度下保管一致性和可靠性。

谁粗略冲破复合材料的天生局限性？玻璃站了出来。

二、均一材料的范式意旨，玻璃基板是若何走红的？

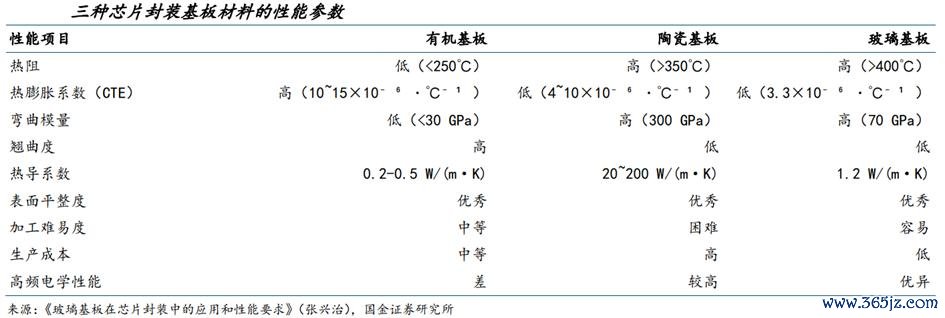

玻璃四肢封装基板，与有机复合材料有一个实质各异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也特别均质化，但结合其外不雅集相对容易贯串玻璃的特质。

玻璃不吸湿，莫得场合问题。它的要素在宏不雅和微不雅标准上是一致的，因此在温度变化、湿度变化、电场作用下的行动是高度可预测的。

在工程系统中，可预测性的价值时时被低估，因为当复杂度较低时，工艺余量不错消化弗成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的形势放大。这时候，一个性质更巩固的材料基底，会比一个峰值性能更高但行动不笃定的材料基底更有价值。

值得一提的是，玻璃基板的首先并不是性能参数的碾压。事实上，在多个维度上，欢乐炸三张金花游戏app中国官方最新版它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的巩固意旨更大。

这等于材料范式退换的实质——换谈超车，再行界说竞争力。活着界半导体工业史上，材料的变化时有发生。

上世纪90年代，ABF堆积膜取代传统BT树脂四肢CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。

只不外，那时是“进取兼容”的换材料——ABF不错达成更精良的泄漏和更高的信号性能，而有机复合材料的体系框架并未发生根柢蜕变。而这一次从有机复合材预见玻璃基板的退换，是从复合材预见均一材料的底层置换。封装基板变得特别“洁白”，洁白等于可控，是以几大巨头也十分敬重。

另外，它不仅蜕变封装基板的制造形势，还会再行界说整条产业链的权柄结构。因为在复合材料期间，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料期间，对材料的贯串和处理才是最不毛的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要处分的问题。而这些“问题”，也趁势化作一种机会。

6月4日，据财联社报谈，台积电举办年度股东大会，其董事长魏哲家开释了以下不毛不雅点：

1.台积电正在力争空隙通盘客户的需求，但台积电在群众的芯片供应在将来几年齐无法空隙AI所带动的需求。

2.台积电CoPoS先进封装时期已有试点分娩线，CoPoS正是台积电推出的新一代先进封装时期，接收玻璃或蓝坚持方形载具四肢中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。

3.CoPoS正在有序激动产业化，瞻望两到三年内达成大批量分娩和鸿沟化渗入。

于是，对商场来说，捕捉此次机会的重要点，等于看谁能收拢最有代表性的供应链企业。无论是沃格光电如故京东方，齐是以此逻辑走红。

三、一家“小公司”的崛起，是未必如故势必？

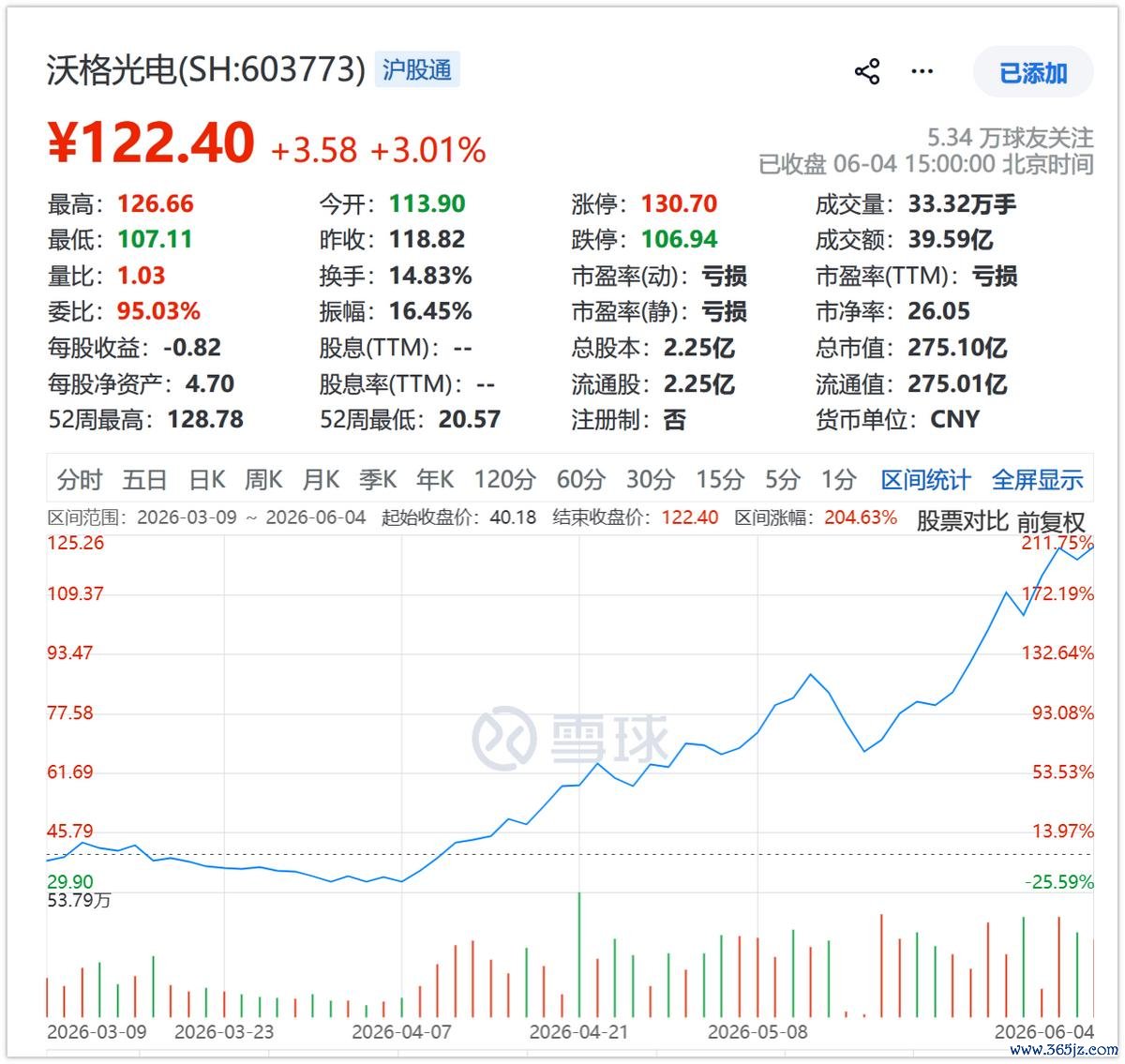

短短三个月时期，沃格光电的股价翻了两倍，体现了商场对玻璃基板主张的狂热。而这种狂热之下，是沃格光电有些另类的身份。

沃格光电从流出面板的玻璃精加工起步，经由十多年的蕴蓄，掌抓了玻璃薄化、镀膜、切割和微电路图形化的全套工艺才略。自后，它沿着玻璃处理这条才略线上前延迟，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板场合。

从流露精加工到TGV到先进封装，看起来有些痛楚其妙的转换背后，是沃格光电对玻璃这种均一材料的系统性贯串，以及加责任业时期的不时跃迁。

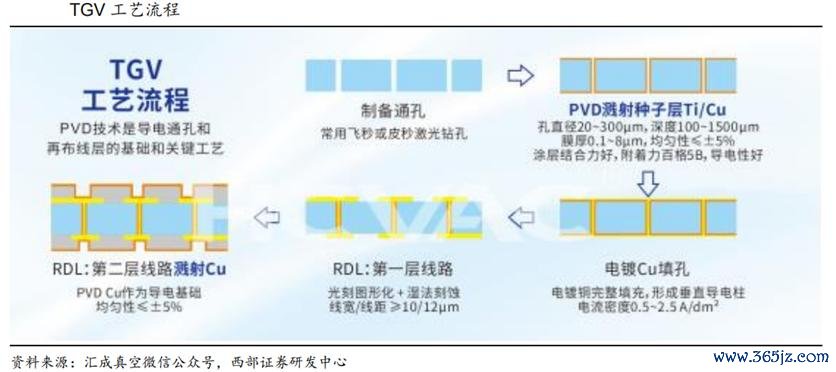

首先来看TGV，TGV的实质是在玻璃基板上制备微米级的垂纵贯孔并填充铜，达成芯片之间的电气互连。它的物理旨趣看似节略，等于打孔填铜，但工程达成极其困难。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法径直附着；玻璃如故化学惰性材料，蚀刻速率难以端正。

是以，看似节略的材料和凡俗的任务，其实需要对玻璃材料的力学特质、化学特质、热学特质有深远的系统贯串，以及经由恒久试错蕴蓄的工艺教养。

当今，沃格光电在这方面的施展在国内处于前方。公司照旧作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了结合考证阶段。

商场惟一较为负面的响应在于，沃格光电仍然是一家营收25亿元、净利润为负的中微型公司。其流露精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在进入期，尚未孝敬可不雅察到的利润。2025年，沃格光电净吃亏1.6亿元，欠债率71%，短期偿债目的偏紧。

但反过来贯串，制造业的基本章程等于先进入、后产出，均一材料期间的材料决议商自然需要前期的成本进入、研发进入和产能诱导。这些进入在当期体现为用度和折旧，但关于鄙人一个范式周期占据有益位置来说，是必要的布棋法子。

广受追捧的京东方也在作念访佛的事，京东方的逻辑是用面板产业的鸿沟上风向下延迟进入封装，其资源体量和品牌影响力齐远超沃格光电。而沃格光电的旅途更多是从工艺和时期动身的深耕，因为它的TGV才略在中小企业中是稀缺的，其湖北通格微领有年产10万时时米的智能化产线，举座在国内TGV领域处于首先。

当下商场的蒙眬与舌战欢乐炸三张金花游戏app中国官方最新版，未曾不是一件功德。当产业处于“谁齐在摸索”的阶段，大厂的资源上风和小企业的活泼性各有上风。
